شماره مدل: | TD140 | حداکثر قطر لوله: | ۵۱ تا ۱۴۰ میلی متر |
---|---|---|---|
حداکثر ضخامت: | 1.1-6.0mm | سفارشی سازی: | طرح جامع سفارشی سازی تجهیزات |
خدمات: | نگهداری مادام العمر | رنگ: | سبز |
برجسته کردن: | خط تولید آسیاب لوله 51-140 میلی متر,خط تولیدی دستگاه تولیدی لوله TD 140,خط تولیدی تولیدی کاملا خودکار لوله,TD 140 Tube Mill Production Line,Fully Automated Tube Mill Production Line |
140 ERW جزئیات کارخانه لوله

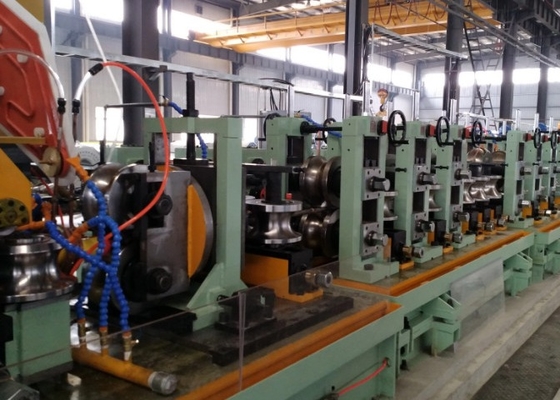

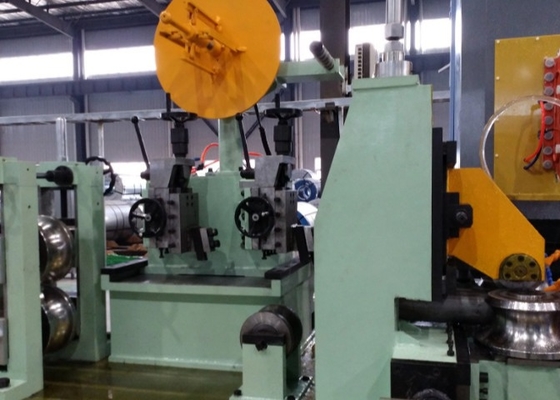

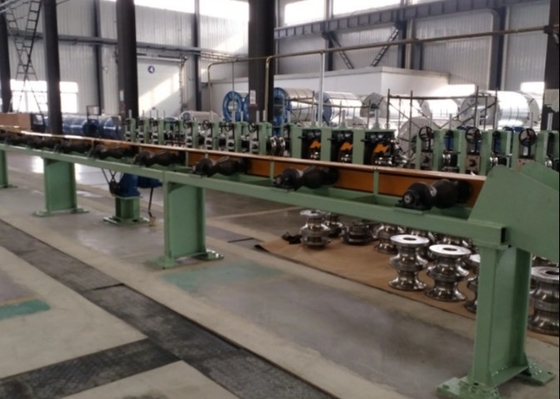

تجهیزات آسیاب لوله ای ERW 140 با فرکانس بالا، خط تولید لوله های دوخته شده راست، برای تولید لوله های استوانه ای با قطر 51mm تا 140mm طراحی شده است.با ضخامت دیواری از 1.1mm تا 6.0mm، همچنین لوله های مربع با اندازه 40*40 تا 110*110 و لوله های مستطیل با اندازه 30*50 تا 100*120.
نوع | خط تولید جوش لوله های فولادی حالت جامد HF | سرعت خط | ≤80m/min |
دایره لوله گرد | Φ51-Φ140 میلی متر | ضخامت لوله گرد | 1.1 - 6.0mm |
اندازه لوله مربع | 40*40-110*110 میلی متر | ضخامت لوله مربع | 1.1 - 6.0mm |
لوله مستطیل | 30*50-100*120 میلی متر | ضخامت لوله مستطیل | 1.1 - 6.0mm |
مواد لوله | فولاد کربن/فولاد گالوانیزه | روش شکل دادن | لوله گرد به لوله مربع، سیستم تغییر سریع |
140 فرآیند تولید دستگاه آسیاب لوله

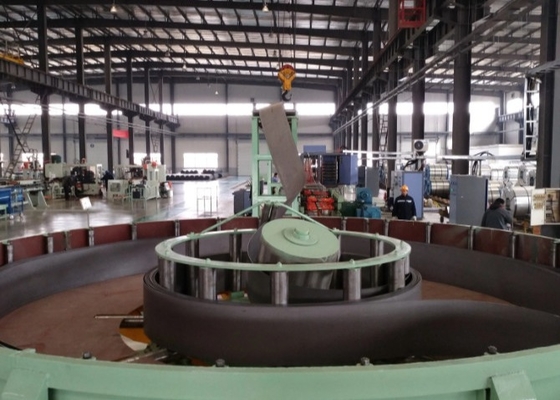

1تغذیه و پیش پردازش: این مرحله شامل بارگذاری مواد خام (معمولاً کویل های فولادی) در ماشین و انجام پیش پردازش لازم است.مانند بازرسی اندازه و کیفیت کویل های فولادی.
2صاف کردن و برش: در این مرحله، کویل های فولادی صاف می شوند و به اندازه مناسب در نوارهای فولادی بر اساس نیاز برای فرآیند جوش بعدی برش داده می شوند.

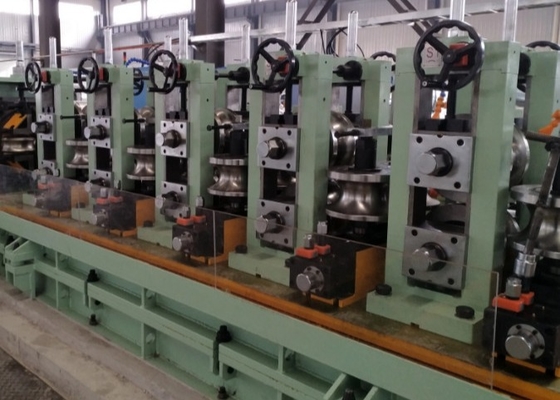

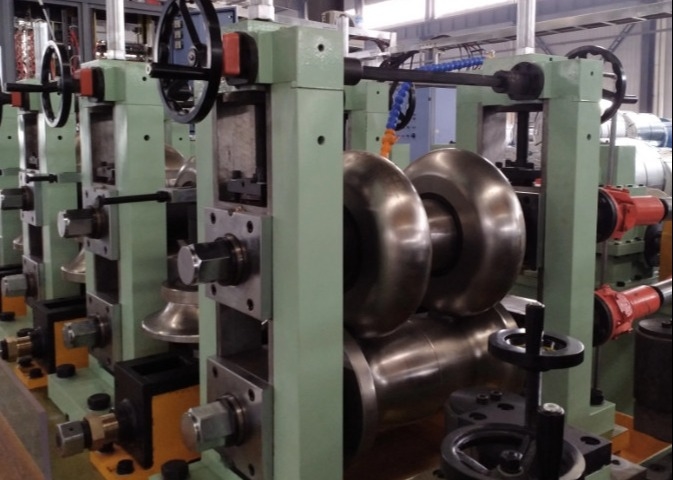

3. شکل گیری و جوش: کارخانه لوله ERW از فن آوری جوش مستقیم با فرکانس بالا و ماشین آلات شکل گیری برای جوش نوارهای فولادی به شکل لوله استفاده می کند و لوله مورد نیاز را تشکیل می دهد.
4شکل گیری و راست کردن: پس از جوش، لوله ممکن است برخی از انحرافات در شکل و اندازه داشته باشد.بنابراین باید از طریق فرآیند شکل دادن و راست کردن تنظیم شود تا اطمینان حاصل شود که مشخصات را برآورده می کند..
5. برش میله پرنده: لوله های جوش داده شده و شکل گرفته شده به طول مورد نظر مطابق با نیازهای مشتری برش داده می شوند و محصولات نهایی را تشکیل می دهند.
6- انباشت و بسته بندی: آخرین مرحله شامل انباشت و بسته بندی لوله های آماده با استفاده از ماشین های انباشت یا ماشین های بسته بندی خودکار است.و برچسب گذاری آنها با اطلاعات مربوطه برای شناسایی در طول حمل و نقل و استفاده.
نمودار آسیاب لوله
ما یک بخش مهندسی فنی حرفه ای برای ارائه شما با نقشه های دستگاه آسیاب لوله مناسب برای کارخانه خود را
