دستگاه خم کردن لوله های هیدرولیکی برای تولید آرنج قطر بزرگ

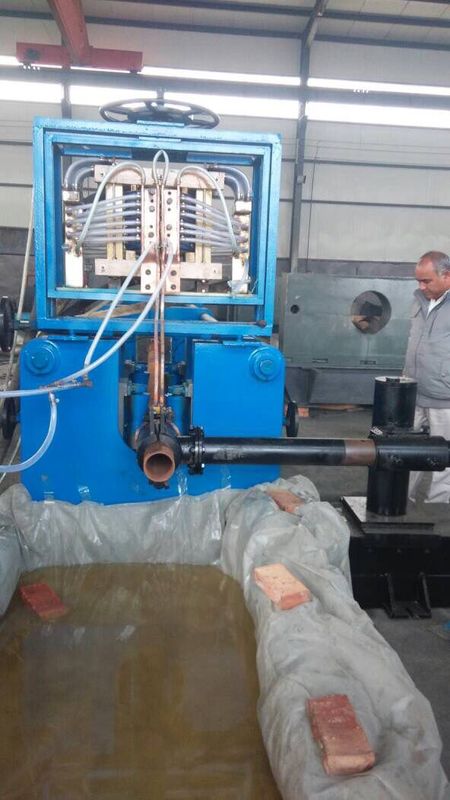

تصویر بزرگ : دستگاه خم کردن لوله های هیدرولیکی برای تولید آرنج قطر بزرگ

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HUAWEI
گواهی:	CE
شماره مدل:	1066

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
جزئیات بسته بندی:	کارتن چوبی یا به درخواست مشتری
زمان تحویل:	35 روز
قابلیت ارائه:	200000-300000

مخاطب

توضیحات محصول جزئیات

وضعیت::	جدید	استفاده::	لوله خمیده
شعاع خم شدن::	2.5d ≤ R ≤ 7d	نام::	دستگاه خم کن لوله
ضخامت دیوار::	10-50 میلی متر	وزن::	82 تن
سرویس پس از فروش:	مهندسان موجود در ماشین آلات خدمات در خارج از کشور	مواد::	فولاد کربن ، فولاد آلیاژ ، درز مستقیم جوش داده شده است
رنگ:	سبز	نام محصول:	دستگاه خم لوله هیدرولیک استفاده شده
برجسته کردن:	لوله های هیدرولیکی برای آرنج های قطر بزرگ,دستگاه خم کردن لوله های هیدرولیک استفاده شده,دستگاه خم کردن لوله با سیستم هیدرولیک , Used hydraulic pipe bending machine , Pipe bending machine with hydraulic system

دستگاه خم کردن لوله های هیدرولیکی برای تولید آرنج قطر بزرگ

خلاصه محصول: راه حل سنگین برای خم کردن لوله در مقیاس بزرگ

دستگاه خم کردن لوله های هیدرولیکی یک تجهیزات سنگین تخصصی است که برای تولید آرنج های لوله های قطر بزرگ طراحی شده است، که برای تولید لوله در صنایع مانند نفت و گاز،پتروشیمی، مهندسی برق و زیرساخت های شهری استفاده از تکنولوژی هیدرولیک درایو برای ثابت، تورک بالا خم کردن، اجازه می دهد تا آن را به دست آوردن ضخیم دیواریلوله های قطر بزرگ که لوله های معمولی نمی توانند پردازش کنند.

این ماشین یک تعادل مطلوب ازظرفیت پردازشودقت خم کردن، پوشش قطر لوله از 325mm به 1066mm و ضخامت دیواره از 10-50mm. آن را حفظ کنترل کیفیت سختگیرانه با سرعت نازک شدن دیواره لوله (< 10٪) و آرنج بیضوی (< 10٪) ،اطمینان از اینکه آرنج های خم شده با استانداردهای صنعت برای قدرت ساختاری و مقاومت در برابر فشار مطابقت دارند.

پارامترهای فنی اصلی: جزئیات عملکرد و دقت

پارامترهای هسته خم شدن لوله

دسته بندی پارامتر	جزئیات مشخصات
محدوده قطر آرنج	حداقل: 325mm؛ حداکثر: 1066mm
ضخامت دیواره لوله	10-50 میلی متر
محدوده شعاع خم	2.5D ≤ R ≤ 7D (D = قطر لوله)
محدوده زاویه خم	0-90°
نرخ رقیق شدن دیواره لوله	<10%
بیضوی آرنج	<10%
درجه موج (منطقه تحت تاثیر گرما)	h/<2٪
سطح (برای طول لوله 500 میلی متر)	۳ میلی متر
تابش شعاع خم	<20 میلی متر
خطای زاویه خم	±1°
مواد لوله سازگاری	لوله بدون درز از فولاد کربن: 20G، A106B، A106C لوله بی درهم فولاد آلیاژ: 355P12، 15CrMo، 12Cr1MoV، P22، P91، WB36 لوله های دوخته شده راست: Q235B، Q345B، X42, X52, X60, X65, X70, X80
سازگاری دستگاه (قطر لوله)	۱۰۶۶ میلی متر، ۹۲۰ میلی متر، ۸۲۰ میلی متر، ۷۲۰ میلی متر، ۶۳۰ میلی متر
وزن ماشین	۸۲ تن

جزئیات فنی سیلندر اصلی (بخش اصلی محرک)

پارامتر اصلی سیلندر	جزئیات مشخصات
فشار اصلی سیلندر	200 تن (2 سیلندر در کل)
طراحی ساختاری	ساختار پیستون با فلنج های جلو و عقب
فشار آزمایش	31.5Mpa
محدوده فشار کاری	0-25Mpa
قطر داخلی سیلندر اصلی	250 میلی متر
قطر بیرونی سیلندر اصلی	۲۷۳ میلی متر
قطر میله پیستون	۱۹۰ میلی متر
ماده بدن سیلندر	فولاد 45#
حرکت موثر سیلندر اصلی	10 متر
