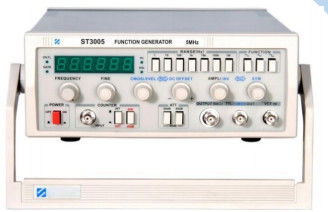

ژنراتور تابع مثلث سینوس مربع شکل موج خروجی

Function Generator Sine Triangle Square Output Waveform
Function Generator Sine Triangle Square Output Waveform

تصویر بزرگ :  ژنراتور تابع مثلث سینوس مربع شکل موج خروجی

جزئیات محصول:
محل منبع: چین
نام تجاری: JUNXI
گواهی: iso
شماره مدل: JXFG-85
توضیحات محصول جزئیات
برجسته کردن:

ژنراتور تابع سینوس,ژنراتور تابع مثلث,ژنراتور تابع مربع

,

Triangle Function Generator

,

Square Function Generator

مشخصات فنی
 محدوده فرکانس:0.3-3 مگاهرتز
شکل موج خروجی: سینوس، مثلث، مربع،
موج پالس مثبت یا منفی رمپ مثبت یا منفی.
انبساط خروجی:50Ω±10
تعدیل دامنه: 20Vp-p ((باز)
تغییر در DC:0 ~ ± 10V تنظیم قابل دوام
مجموعه تقارن:80:10~10:80
حاشیه صعود موج مربع: 100ns یا 50ns ویژگی موج سینوس
 تحریف: 10Hz-100KHz کمتر از 1
پاسخ فرکانسی:0.1Hz تا 100KHz نه بیشتر از ± 0.5dB، 100KHz تا 3MHz نه بیشتر از ± 1dB
100KHz تا 6MHz نه بیشتر از ± 2dB، 100KHz تا 10MHz نه بیشتر از ± 3dB، 100KHz تا 15MHz نه بیشتر
بیش از ± 3.5dB خروجی TTL
سطح:TTL سطح پایین موج تکان بیشتر از 0.4v نیست، سطح بالا کمتر از 2.4v نیست
زمان بالا رفتن:نه بیشتر از 30ns
 فرکانس تعدیل: 400 هرتز داخلی، 01MHz خارجی
عمق مدولاسیون: 0 تا 85 درصد
معایب:0-10٪
اصطلاح فرکانس تعدیل:≤1.5% (fc=500KHz fm=1kHz,10%) خروجی برق (مدل با W)
دامنه: 20Vp-pPower SWEEP
طریق پاک کردن: خطی؛ لوگاریتیمی
سرعت پاک کردن: 10ms ~ 5s
نسبت پاک کردن: ≥ 1000:1
طول خروجی: 7Vp-p
معاوضه خروجی: 600Ω ورودی VCF
 ولتاژ خروجی:-5V ~ 0V ± 10٪
حداکثر نسبت کنترل ولتاژ:1000:1
سیگنال ورودی: DC-1KHz Frequency Meter
 محدوده اندازه گیری: 1 هرتز تا 20 مهرتز
انبساط ورودی: 1MΩ / 20pF
حساسیت: 10mVrms
حداکثر ورودی:150V ((AC+DC)) ((شامل خفیف کننده)
کم شدن ورودی: 20 دی بی
خطای اندازه گیری: 0.003٪ ± 1 رقم
 منبع برق: 220 ولت/110 ولت±10٪، 50/60 هرتز
 ابعاد: 310X230X90mm
وزن: ۴ کیلوگرم
