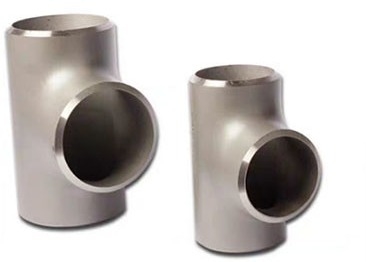

اتصالات فولادی ضد زنگ سه راهی Asme B16.9 1-48 اینچ برای لوله

اتصالات ASME B16.9 اتصالات لوله بدون درز سه راهی فولادی ضد زنگ 1-48 اینچ

بر اساس فرآیند

1. برآمدگی هیدرولیک

برآمدگی هیدرولیک سه راهی یک فرآیند شکل دهی برای جبران برآمدگی لوله انشعاب با جهت محوری مواد فلزی است. این فرآیند استفاده از پرس هیدرولیک مخصوص، با سه لینک در داخل لوله بیلت قطر مایع تزریقی برابر است، از طریق دو قسمت افقی سمت سیلندر هیدرولیک همگام سازی حرکت شمش لوله، شمش پس از فشرده شدن حجم کوچکتر، حجم کمتر مایع با شمش لوله در داخل شمش لوله و فشار، زمانی که لوله شاخه سه راهی فشار برآمده به مواد فلزی در مایع در سیلندر و فشار لوله تحت نقش دوگانه جریان در امتداد حفره قالب و لوله شاخه.

فرآیند برآمدگی هیدرولیکی سه راهی را می توان در یک زمان با راندمان تولید بالا تشکیل داد. ضخامت دیواره سر و شانه سه راهی افزایش می یابد.

2. پرس داغ

پرس گرم برای صاف کردن شمش لوله بزرگتر از قطر سه راهی به قطر سه راهی است.سه راهی سرد کشی سوراخی را در قسمتی از لوله انشعاب کشش باز می کند. شمش لوله گرم می شود، داخل قالب شکل دهی می شود و قالب پانچ لوله شاخه کشش در شمش لوله بارگذاری می شود؛ تحت تأثیر فشار، بیلت لوله به صورت شعاعی فشرده می شود.در فرآیند فشرده سازی شعاعی، فلز به سمت لوله شاخه جریان می یابد و لوله انشعاب را در زیر کشش قالب تشکیل می دهد. کل فرآیند با فشرده سازی شعاعی بیلت لوله و کشیده شدن لوله شاخه تشکیل می شود. سه راهی برآمده هیدرولیک، فلز سه راهی پرس گرم با حرکت شعاعی بیلت لوله جبران می شود، بنابراین به آن فرآیند جبران شعاعی نیز می گویند.

3. دوخت و فرم دادن

از جوشکاری لوله کوتاه (یا اتصال) برای شکل‌دهی، صرفه‌جویی در مواد، کاهش هزینه استفاده کنید. با این حال، لازم است از قابلیت اطمینان فرآیند جوشکاری (یا اتصال) اطمینان حاصل شود و در صورت لزوم، بازرسی مفصل مربوطه مانند آزمایش فشار، تشخیص عیب انجام شود. ، پودر مغناطیسی و غیره

4. شکل دهی آهنگری

به دلیل محدودیت تجهیزات و شرایط پردازش، سه راهی فورج عموماً دارای کالیبر کوچک است. هزینه های پردازش نسبتاً زیاد است.
