جزئیات محصول:
پرداخت:
|
اندازه: | 1/2''-24'' | نام: | اتصالات لوله بدون درز از فولاد ضد زنگ TEE JIS ASME DIN |
---|---|---|---|
ارتباط: | جوشکاری | شکل: | برابر |
تکنیک ها: | فورج شده، فورج شده، شکل دهی داغ | استاندارد: | مثل من |
برجسته: | اتصالات لوله بدون درز din,اتصالات لوله بدون درز 24 اینچی,سه راهی فولاد کربنی جیس |

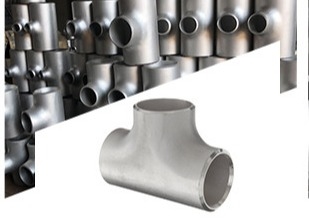

اتصالات لوله بدون درز از فولاد کربنی TEE JIS ASME DIN
بر اساس فرآیند
1. برآمدگی هیدرولیک
برآمدگی هیدرولیک سه راهی یک فرآیند شکل دهی برای جبران برآمدگی لوله انشعاب با جهت محوری مواد فلزی است. این فرآیند استفاده از پرس هیدرولیک مخصوص، با سه لینک در داخل لوله بیلت قطر مایع تزریقی برابر است، از طریق دو قسمت افقی سمت سیلندر هیدرولیک همگام سازی حرکت شمش لوله، شمش پس از فشرده شدن حجم کوچکتر، حجم کمتر مایع با شمش لوله در داخل شمش لوله و فشار، زمانی که لوله شاخه سه راهی فشار برآمده به مواد فلزی در مایع در سیلندر و فشار لوله تحت نقش دوگانه جریان در امتداد حفره قالب و لوله شاخه.
فرآیند برآمدگی هیدرولیکی سه راهی را می توان در یک زمان با راندمان تولید بالا تشکیل داد. ضخامت دیواره سر و شانه سه راهی افزایش می یابد.
2. پرس داغ
پرس گرم برای صاف کردن شمش لوله بزرگتر از قطر سه راهی به قطر سه راهی است.سه راهی سرد کشی سوراخی را در قسمتی از لوله انشعاب کشش باز می کند. شمش لوله گرم می شود، داخل قالب شکل دهی می شود و قالب پانچ لوله شاخه کشش در شمش لوله بارگذاری می شود؛ تحت تأثیر فشار، بیلت لوله به صورت شعاعی فشرده می شود.در فرآیند فشرده سازی شعاعی، فلز به سمت لوله شاخه جریان می یابد و لوله انشعاب را در زیر کشش قالب تشکیل می دهد. کل فرآیند با فشرده سازی شعاعی بیلت لوله و کشیده شدن لوله شاخه تشکیل می شود. سه راهی برآمده هیدرولیک، فلز سه راهی پرس گرم با حرکت شعاعی بیلت لوله جبران می شود، بنابراین به آن فرآیند جبران شعاعی نیز می گویند.
3. دوخت و فرم دادن
از جوشکاری لوله کوتاه (یا اتصال) برای شکلدهی، صرفهجویی در مواد، کاهش هزینه استفاده کنید. با این حال، لازم است از قابلیت اطمینان فرآیند جوشکاری (یا اتصال) اطمینان حاصل شود و در صورت لزوم، بازرسی مفصل مربوطه مانند آزمایش فشار، تشخیص عیب انجام شود. ، پودر مغناطیسی و غیره
4. شکل دهی آهنگری
به دلیل محدودیت تجهیزات و شرایط پردازش، سه راهی فورج عموماً دارای کالیبر کوچک است. هزینه های پردازش نسبتاً زیاد است.
تایپ کنید | اتصالات لوله جوشی لب به لب فولاد کربنی ANSIB16.9 A234 WPB |
اندازه | سه راهی بدون درز: 1/2"~24" DN15~DN600 سه راهی جوش داده شده: 1/2"~100" DN15~DN2500 |
ضخامت دیوار |
sch5s، sch10، sch20، sch30، sch40s، std، sch40، sch60، sch80s، XS، sch80، sch100، sch120، sch140، sch160، XXS. |
استانداردها | ASME B16.9-2007 ASME B16.25-2007 EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008 DIN2605-1-1992 DIN2605-2-1995 JIS B2311-2009 JIS B2312-2009 JIS B2313-2009 GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996 SY/T0609-2006 SY/T0518-2002 SY/T0510-1998 DL/T695-1999 GD2000 GD87-1101 HG/T21635-1987 HG/T21631-1990 |
مواد |
فولاد کربنی: ASTM/ASME A234 WPB,WPC فولاد ضد زنگ فوق دوبلکس: UNS S31803-UNS S32750 |
درمان سطحی | روغن شفاف، روغن سیاه ضد زنگ یا گالوانیزه داغ |
بسته بندی | مورد چوبی، پالت یا به عنوان نیاز مشتری |
برنامه های کاربردی | نفت، شیمیایی، نیرو، گاز، متالورژی، کشتی سازی، ساخت و ساز و غیره |
حداقل سفارش | 1 قطعه |
زمان تحویل | 15 پس از دریافت پیش پرداخت |
گواهینامه | ISO |
