جزئیات محصول:
پرداخت:
|
ضمانتنامه: | یک سال | امکانات: | ضد الکتریسیته ساکن |
---|---|---|---|
پشتیبانی سفارشی: | OEM | قدرت: | هیدرولیک |
اندازه پورت: | 1/2 اینچ ~ 48 اینچ | کاربرد: | عمومی |
کاربرد: | آب، نفت، گاز و غیره | فشار کاری: | PN16 |
جنس صندلی: | PTFE، RPTFE، DEVLON، Molon، PEEK، صندلی فلزی | ||
برجسته کردن: | شیر پروانه ای بدون فلنج,شیر پروانه ای بدون فلنج pn10,شیر پروانه ای ویفر پروانه ای pn16 |

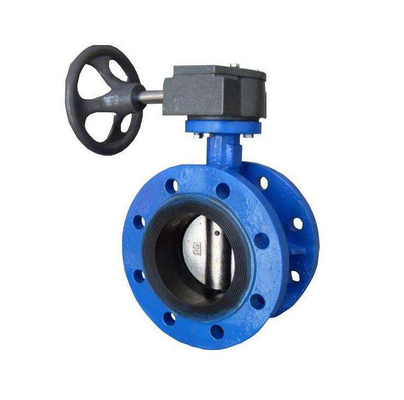

ویفر چدنی داکتیل PN10/16 یا شیر پروانه ای نوع لگ
صفحه پروانه ای شیر پروانه ای ویفر در جهت قطر خط لوله نصب می شود.به صورت استوانه ای
کانال بدنه شیر پروانه ای، صفحه پروانه دیسکی شکل حول محور می چرخد و زاویه چرخش بین
0-90 درجه، که می تواند در تنظیم جریان نقش داشته باشد.هنگامی که صفحه پروانه تا 90 درجه می چرخد، شیر به حداکثر باز شدن می رسد.
شیر پروانه ای ویفری ساختاری ساده، اندازه کوچک و وزن سبک دارد و تنها از چند قسمت تشکیل شده است.علاوه بر این،
می توان آن را با چرخش 90 درجه به سرعت باز و بسته کرد و عملکرد آن ساده است.در عین حال، شیر دارای سیال خوبی است
ویژگی های کنترل
ساختار
این عمدتا از بدنه سوپاپ، ساقه سوپاپ، صفحه پروانه و حلقه آب بندی تشکیل شده است.بدنه سوپاپ استوانه ای، طول محوری کوتاه، صفحه پروانه ای داخلی.
ویژگی های
1. شیر پروانه ای دارای ویژگی های ساختار ساده، حجم کوچک، وزن سبک، مصرف مواد، اندازه نصب کوچک، سوئیچ سریع، چرخش رفت و برگشتی 90 درجه، گشتاور حرکتی کوچک و غیره است که برای قطع، اتصال و تنظیم رسانه در خط لوله، با ویژگی های خوب کنترل سیال و عملکرد آب بندی نزدیک.
2، دریچه پروانه ای می تواند گل و لای را در دهانه حداقل تجمع مایع حمل کند.آب بندی خوب را می توان تحت فشار کم به دست آورد.عملکرد تنظیم خوب
3، طراحی ساده صفحه پروانه، به طوری که از دست دادن مقاومت سیال کوچک است، می توان به عنوان یک محصول صرفه جویی در انرژی توصیف کرد.
4، ساقه دریچه از طریق ساختار میله ای، پس از رفع و معتدل کردن، دارای خواص مکانیکی جامع و مقاومت در برابر خوردگی، مقاومت در برابر سایش است.دریچه پروانه ای ساقه را فقط برای حرکت چرخشی بدون عملیات بلند کردن باز و بسته کنید، بسته بندی ساقه به راحتی آسیب نمی بیند، آب بندی قابل اعتماد.با پین مخروطی صفحه پروانه ای ثابت می شود و انتهای آویزان به گونه ای طراحی شده است که از فروریختن ساقه در زمانی که اتصال بین ساقه و صفحه پروانه به طور غیرمنتظره ای شکسته می شود، طراحی شده است.
5، حالت اتصال اتصال فلنج، اتصال گیره، اتصال جوش لب به لب و اتصال گیره اتصال است.
فرم رانندگی دستی، انتقال دنده حلزونی، برقی، پنوماتیکی، هیدرولیک، اتصال الکتروهیدرولیک و سایر محرک ها است که می تواند کنترل از راه دور و عملکرد خودکار را درک کند.
