جزئیات محصول:
پرداخت:
|
| مواد: | ریخته گری، فولاد ضد زنگ، برنج، چدن، چدن داکتیل | رسانه ها: | آب، نفت، گاز، اسید، بخار |
|---|---|---|---|
| استاندارد یا غیر استاندارد: | استاندارد | نام محصول: | دریچه دروازه |
| استاندارد: | مثل من | ارتباط: | اتصال فلنج، نخ ماده |
| مدل: | مدل | ||
| برجسته: | دریچه های دروازه ای چدنی asme, شیرهای دروازه ای چدنی dn50, شیرهای دروازه ای گوه ای asme,dn50 cast iron gate valves,asme wedge gate valves |
||

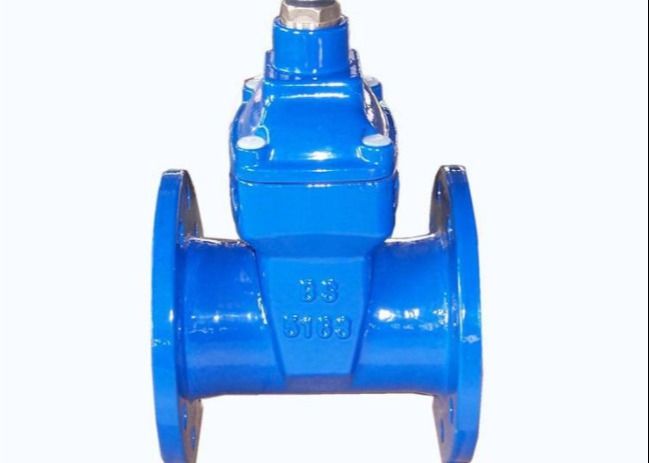

شیرهای گیت گوه ای نشسته چدنی ارتجاعی
| استاندارد |
DIN 3352-F4، DIN 3352-F5، BS5163، AWWA C509، AWWA C515 حفاری فلنج مطابق با DIN2501، BS4504 و ANSI B16.1 PN10، PN16، PN25 است. |
| تایپ کنید | انتهای فلنج دار، انتهای جوراب دار، مفصل مکانیکی، ساقه بدون بالا آمدن / ساقه بالارونده |
| مواد |
بدنه: چدن داکتیل GGG40/50 یا چدن GG25 گوه: چدن داکتیل GGG40/50+EPDM/NBR یا فلزی نشسته ساقه: فولاد ضد زنگ 2Cr13، SS304، SS316 پیچ و مهره: فولاد کربنی با روکش روی یا SS304,316 |
| پوشش | داخلی و خارجی با پوشش اپوکسی باند فیوژن min250μm |
برنامه های کاربردی
این شیر به طور گسترده در لوله های مایع برای باز کردن یا بستن تثبیت در چنین آب، دفع فاضلاب، برق، لوله انرژی، مواد شیمیایی، حمل و نقل، منابع انرژی و غیره استفاده می شود.
استانداردهای قابل اجرا
الف.استاندارد آمریکایی
طراحی به ANSI/AWWA C509
ابعاد چهره به چهره به ASME B16.10-2000 (سری ISO 3)
فلنج و حفاری به SME/ANSI B16.42-1998
ب.استاندارد بریتانیا
طراحی به BS5163,BS5150
ابعاد چهره به چهره به BS5163 (سری ISO 3، سری ISO19)
فلنج و حفاری به BS4504 part1 (EN1092)
ج.استاندارد آلمان
طراحی به DIN3352
ابعاد چهره به چهره به DIN3202 (F4: سری ISO 14؛ F5: سری ISO 15)
فلنج و حفاری به BS EN1092
| DN | L | D | D1 | D2 | ب | f | nd | اچ | دبلیو |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• بدنه و کاپوت چدن داکتیل EN-GJS-400-15 (GGG-40)
• اسپیندل ساخته شده از A2
• مهره دوکی ساخته شده از برنز
• یقه دوک بر روی دیسک های کشویی POM پشتیبانی می شود
• پیچ و مهره های اتصال ساخته شده از A2، فرو رفته و آب بندی شده است
• محافظت در برابر خوردگی با استفاده از پوشش پودری اپوکسی پیوندی همجوشی RAL 5015 (ضخامت متوسط لایه خشک بیش از 250 میکرومتر)
• نسخه آب آشامیدنی: پوشش لاستیکی EPDM گوه مطابق با کاربرگ KTW و DVGW W 270
• نسخه فاضلاب: پوشش لاستیکی NBR از گوه
