PN16 شکل پذیری چدنی چرخ دستی مقاوم در برابر شیر آب دریچه آب بند DIN

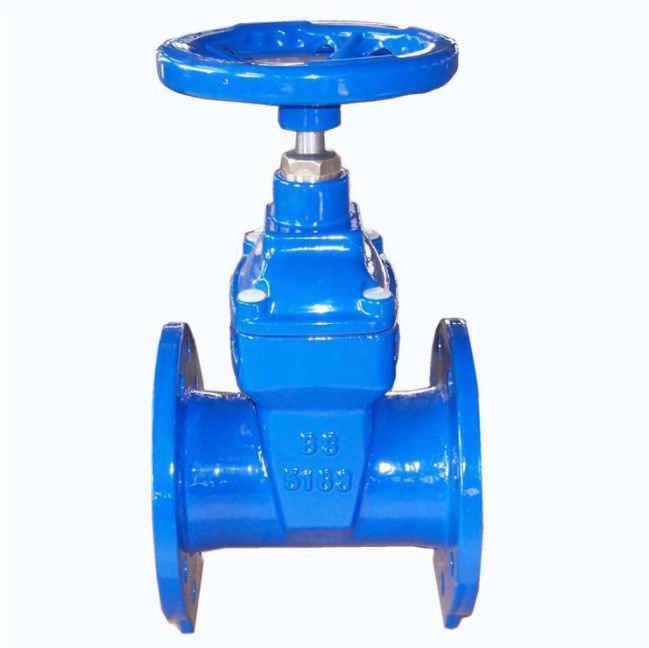

تصویر بزرگ : PN16 شکل پذیری چدنی چرخ دستی مقاوم در برابر شیر آب دریچه آب بند DIN

جزئیات محصول:

محل منبع:	هبی
نام تجاری:	junxi
گواهی:	ce

پرداخت:

مقدار حداقل تعداد سفارش:	می تواند بحث کند
قیمت:	Can discuss
زمان تحویل:	15 ~ 25
شرایط پرداخت:	L / C ، T / T
قابلیت ارائه:	1000

مخاطب

توضیحات محصول جزئیات

مواد:	ریخته گری، فولاد ضد زنگ، برنج، چدن، چدن داکتیل	رسانه ها:	آب، نفت، گاز، اسید، بخار
استاندارد یا غیر استاندارد:	استاندارد	نام محصول:	شیر دروازه 4 اینچ
استاندارد:	DIN	ارتباط:	اتصال فلنج، نخ ماده
مدل:	مدل
برجسته کردن:	pn16 hand wheel gate valve,pn16 resilient seal gate valve,4inch hand wheel gate valve , pn16 resilient seal gate valve , 4inch hand wheel gate valve

چرخ دستی چدن داکتیل PN16 دریچه دریچه آب بند آب نشسته DIN

استاندارد	DIN 3352-F4، DIN 3352-F5، BS5163، AWWA C509، AWWA C515 حفاری فلنج مطابق با DIN2501، BS4504 و ANSI B16.1 PN10، PN16، PN25 است.
تایپ کنید	انتهای فلنج دار، انتهای جوراب دار، مفصل مکانیکی، ساقه بدون بالا آمدن / ساقه بالارونده
مواد	بدنه: چدن داکتیل GGG40/50 یا چدن GG25 گوه: چدن داکتیل GGG40/50+EPDM/NBR یا فلزی نشسته ساقه: فولاد ضد زنگ 2Cr13، SS304، SS316 پیچ و مهره: فولاد کربنی با روکش روی یا SS304,316
پوشش	داخلی و خارجی با پوشش اپوکسی باند فیوژن min250μm

برنامه های کاربردی

این شیر به طور گسترده در لوله های مایع برای باز کردن یا بسته شدن تثبیت در چنین آب، دفع فاضلاب، برق، لوله انرژی، مواد شیمیایی، حمل و نقل، منابع انرژی و غیره استفاده می شود.

استانداردهای قابل اجرا
الف.استاندارد آمریکایی
طراحی به ANSI/AWWA C509
ابعاد چهره به چهره به ASME B16.10-2000 (سری ISO 3)
فلنج و حفاری به SME/ANSI B16.42-1998

ب.استاندارد بریتانیا
طراحی به BS5163,BS5150
ابعاد چهره به چهره به BS5163 (سری ISO 3، سری ISO19)
فلنج و حفاری به BS4504 part1 (EN1092)

ج.استاندارد آلمان
طراحی به DIN3352
ابعاد چهره به چهره به DIN3202 (F4: سری ISO 14؛ F5: سری ISO 15)
فلنج و حفاری به BS EN1092

PN10 PN16 Ductile Cast Iron GGG50 Hand wheel Resilient Seated DIN Water Seal Gate Valve

DN	L	D	D1	D2	ب	f	nd	اچ	دبلیو
50	178	150	114	90	18	3	4-18	270	180
65	190	165	127	103	18	3	4-18	280	180
80	203	185	146	122	18	3	4-18	290	200
100	229	215	178	154	20	3	4-18	315	200
150	267	280	235	211	23	3	8-18	410	280
200	292	335	292	268	23	3	8-18	515	320
225	330	405	324	300	24	3	8-18	560	320
250	330	405	356	328	24	3	8-22	605	320
300	356	455	406	378	30	4	12-22	695	450
350	381	525	470	438	33	4	12-26	790	450
375	406	580	795	463	33	4	12-26	880	450
400	406	580	521	489	33	4	12-26	970	560
450	432	640	584	552	33	4	12-26	1045	560
500	457	705	641	609	35	4	16-26	1120	800
600	508	825	756	720	42	5	16-30	1320	800
