جزئیات محصول:
پرداخت:
|
ضمانتنامه: | 3 سال | مواد قرقره: | 304،316،316L |
---|---|---|---|
ساختار: | توپ | پشتیبانی سفارشی: | نصب شده |
درجه حرارت: | PTFE≤150 ، PPL≤300 | اندازه بندر: | DN15-DN250 ، 1/2 "-10" |
کاربرد: | عمومی | رسانه ها: | گاز ، آب ، روغن |
تایپ کنید: | شیرهای توپ | ||
برجسته: | شیر توپی پنوماتیک 150 پوند,شیر توپی پنوماتیک a36,شیر توپی دستی api |

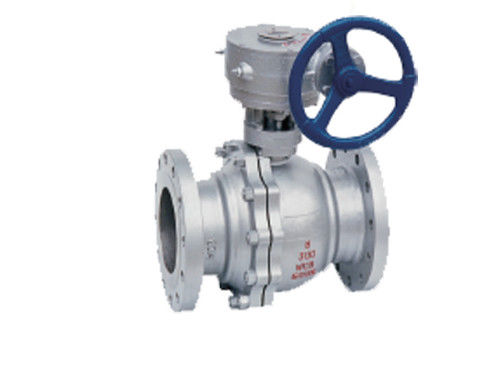

Q41F-150LB/LBP 304/A36 سوپاپ های با کیفیت بالا فلنج دستی ASME (API) پنوماتیک
ویژگی های اصلی

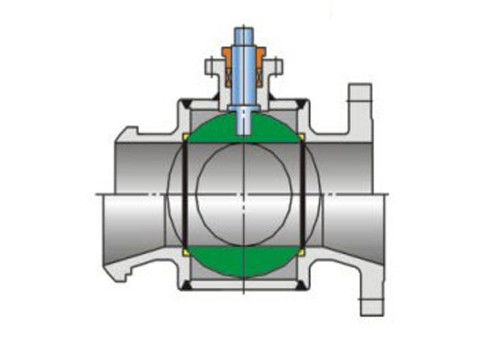

شیر توپی خود ویژگی های اصلی ساختار جمع و جور ، آب بندی قابل اعتماد ، ساختار ساده ، نگهداری راحت ، سطح آب بندی و کروی اغلب در حالت بسته است ، به راحتی فرسایش متوسط ، عملکرد و نگهداری آسان ، قابل اجرا در آب ، حلال ، اسید و گاز ، مانند محیط کار عمومی ، اما همچنین برای شرایط کار رسانه ها ، مانند اکسیژن ، پراکسید هیدروژن ، متان و اتیلن مناسب است ، به طور گسترده ای در صنایع مختلف استفاده می شود. بدنه شیر توپی می تواند یکپارچه یا ترکیبی باشد.
توضیحات محصول
تایپ کنید | DN (میلی متر) | NPS (در) | ال | د | D1 | D2 | ب | Z-Ød | ح | W | WT (کیلوگرم) |
Q41F-150Lb Q41F-150LbP
Q341F-150Lb Q341F-150LbP
Q641F-150Lb Q641F-150LbP
Q9B41F-150Lb Q9B41F-150LbP |
15 | 1/2 | 108 | 90 | 60.5 | 35 | 10 | 4-Ø15 | 55 | 130 | 2.3 |
20 | 3/4 | 117 | 100 | 70 | 43 | 10 | 4-Ø15 | 55 | 130 | 3.0 | |
25 | 1 | 127 | 110 | 79.5 | 51 | 12 | 4-Ø15 | 70 | 160 | 4.5 | |
32 | 1 1/4 | 140 | 120 | 89 | 64 | 13 | 4-Ø15 | 75 | 160 | 5.5 | |
40 | 1 1/2 | 165 | 130 | 98.5 | 76 | 15 | 4-Ø15 | 90 | 200 | 7.0 | |
50 | 2 | 178 | 150 | 120.5 | 92 | 16 | 4-Ø19 | 104 | 350 | 9.5 | |
65 | 2 1/2 | 190 | 180 | 139.5 | 105 | 18 | 4-Ø19 | 153 | 400 | 15 | |
80 | 3 | 203 | 190 | 152.5 | 127 | 19 | 4-Ø19 | 187 | 500 | 19 | |
100 | 4 | 229 | 230 | 190.5 | 157 | 24 | 8-Ø19 | 206 | 500 | 33 | |
125 | 5 | 356 | 255 | 216 | 186 | 24 | 8-Ø 22 | 244 | 600 | 58 | |
150 | 6 | 394 | 280 | 241.5 | 216 | 26 | 8-Ø 22 | 252 | 600 | 93 | |
200 | 8 | 457 | 345 | 298.5 | 270 | 29 | 8-Ø 22 | 283 | 800 | 160 | |
250 | 10 | 533 | 405 | 362 | 324 | 31 | 12-Ø25 | 345 | 800 | 200 |
معرفی شرکت
Cangzhou Junxi International Trade Co.، Ltd.
شرکت ما انواع اتصالات لوله های فولادی کربنی ، اتصالات لوله بدون درز را تولید و صادر می کند ، شهر ما شهر Cang Zhou زادگاه اتصالات لوله های فولادی کربنی است.ما به بسیاری از کشورها مانند روسیه ، مصر مالزی ، هند ، ترکیه ، اندونزی ، اردن و غیره صادرات داشته ایم.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه نوع متفاوتی داریم. ما دارای دستگاه آرنج داغ ، دستگاه آرنج سرد ، دستگاه شکل دهی سرد ، دستگاه خم ، دستگاه انفجار شات و غیره هستیم. ضمانت دستگاه یک سال است.اگر دستگاه مشتریان ما مشکل داشته باشد ، فرد خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه نوع متفاوتی داریم. ما دارای دستگاه آرنج داغ ، دستگاه آرنج سرد ، دستگاه شکل دهی سرد ، دستگاه خم ، دستگاه انفجار شات و غیره هستیم. ضمانت دستگاه یک سال است.اگر دستگاه مشتریان ما مشکل داشته باشد ، فرد خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
ویژگی های اصلی
شیر توپی خود ویژگی های اصلی ساختار جمع و جور ، آب بندی قابل اعتماد ، ساختار ساده ، نگهداری راحت ، سطح آب بندی و کروی اغلب در حالت بسته است ، به راحتی فرسایش متوسط ، عملکرد و نگهداری آسان ، قابل اجرا در آب ، حلال ، اسید و گاز ، مانند محیط کار عمومی ، اما همچنین برای شرایط کار رسانه ها ، مانند اکسیژن ، پراکسید هیدروژن ، متان و اتیلن مناسب است ، به طور گسترده ای در صنایع مختلف استفاده می شود. بدنه شیر توپی می تواند یکپارچه یا ترکیبی باشد.
مزایای:
1. ساختار ساده ، حجم کوچک ، وزن سبک.
2. مقاومت مایع کوچک ، شیر توپ با قطر کامل اساساً بدون مقاومت جریان.
3. محکم و قابل اعتماد. این دارای دو سطح آب بندی است و مواد سطح آب بندی شیر توپی به طور گسترده ای در انواع پلاستیک ها استفاده می شود ، محکم است و می تواند به آب بندی کامل برسد. همچنین به طور گسترده ای در سیستم های خلا استفاده می شود.
4. آسان برای کار ، باز و بسته به سرعت ، از کامل باز به بسته کامل تا زمانی که چرخش 90 درجه ، مناسب برای کنترل از راه دور.
5. تعمیر و نگهداری آسان ، ساختار شیر توپ ساده است ، حلقه آب بندی به طور کلی فعال است ، جداسازی و جایگزینی راحت تر است.
6. هنگامی که کاملاً باز یا کاملاً بسته می شود ، سطح آب بندی توپ و صندلی دریچه از محیط جدا می شود.هنگامی که محیط عبور می کند ، باعث فرسایش سطح آب بندی دریچه نمی شود.
.
خطاهای متداول و عیب یابی شیرهای توپی
1. توپ شسته شده است
روش خروج: مونتاژ باید صحیح باشد ، عملکرد باید پایدار باشد ، اجازه استفاده از آن را به عنوان دریچه گاز ندهید ؛ توپ باید پس از واژگونی به موقع تعمیر شود و صندلی آب بندی جایگزین شود.
2 ، هنگامی که به عنوان عملکرد دریچه گاز استفاده می شود ، سطح آب بندی آسیب دیده است
روش حذف: شیر توپی مجاز به استفاده از گاز نیست.
3. سطح آب بندی خرد شده است
روش خروج: سفت شدن پیچ در صندلی سوپاپ باید یکنواخت باشد ، نیرو باید کوچک باشد ، ترجیح می دهید چندین بار سفت شود ، نه در یک زمان خیلی زیاد و نه خیلی محکم ، سطح آب بندی آسیب دیده را می توان خراشیده و ترمیم کرد.
