جزئیات محصول:
پرداخت:
|
ضمانتنامه: | 3 سال | مواد قرقره: | 304،316،316L |
---|---|---|---|
ساختار: | توپ | پشتیبانی سفارشی: | نصب شده |
درجه حرارت: | PTFE≤150 ، PPL≤280 | اندازه بندر: | DN15-DN200 ، 1/2 "-8" |
کاربرد: | عمومی | رسانه ها: | گاز ، آب ، روغن |
تایپ کنید: | شیرهای توپ | ||
برجسته کردن: | شیر توپی سه طرفه pn1.6,شیر توپی سه طرفه pn2.5,شیر توپی WCB 3 طرفه |

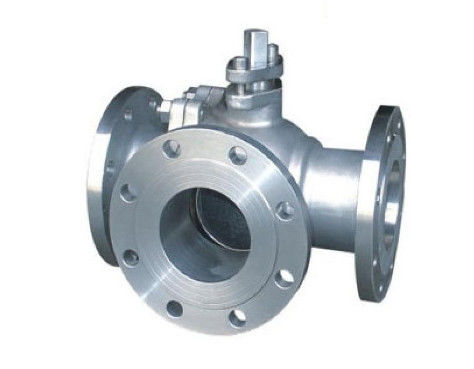

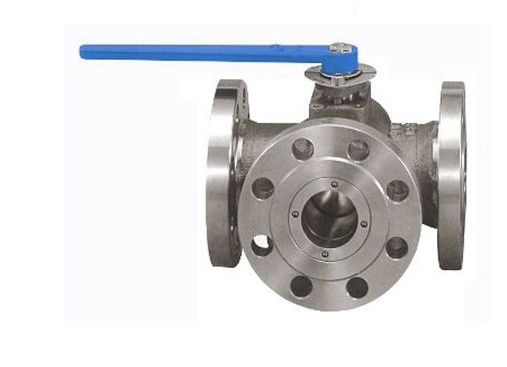

شیر توپی سه طرفه Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4 6.4 Flange
ساختار شیر توپی
ویژگی آب بندی خوب است ، اما تمام بار توپ که محیط کار را تحمل می کند به حلقه آب بندی خروجی منتقل می شود.بنابراین ، باید در نظر گرفت که آیا مواد حلقه آب بندی می تواند بار کاری محیط توپ را تحمل کند یا خیر.هنگامی که تحت فشار زیاد قرار می گیرد ، ممکن است توپ جبران شود. این ساختار عموماً در شیرهای توپ فشار پایین و متوسط استفاده می شود. شیر توپی توپ ثابت شیر توپی یک شیر توپی ثابت است و تحت فشار حرکت نمی کند. دارای یک صندلی شناور ، با فشار متوسط ، حرکت صندلی ، به طوری که حلقه آب بندی محکم بر روی توپ فشار داده می شود تا از آب بندی اطمینان حاصل شود. معمولاً با توپ در بلبرینگ شفت بالا و پایین ، گشتاور عملکرد کوچک است ، مناسب برای فشار بالا و شیرهای کالیبر بزرگ
توضیحات محصول
فشار | DN | ال | L1 | ح | W | کیلوگرم | |||||
میلی متر | اینچ | میلی متر | میلی متر | میلی متر | میلی متر | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
معرفی شرکت
Cangzhou Junxi International Trade Co.، Ltd.
شرکت ما انواع اتصالات لوله های فولادی کربنی ، اتصالات لوله بدون درز را تولید و صادر می کند ، شهر ما شهر Cang Zhou زادگاه اتصالات لوله های فولادی کربنی است.ما به بسیاری از کشورها مانند روسیه ، مصر مالزی ، هند ، ترکیه ، اندونزی ، اردن و غیره صادرات داشته ایم.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه نوع متفاوتی داریم. ما دارای دستگاه آرنج داغ ، دستگاه آرنج سرد ، دستگاه شکل دهی سرد ، دستگاه خم ، دستگاه انفجار شات و غیره هستیم. ضمانت دستگاه یک سال است.اگر دستگاه مشتریان ما مشکل داشته باشد ، فرد خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه نوع متفاوتی داریم. ما دارای دستگاه آرنج داغ ، دستگاه آرنج سرد ، دستگاه شکل دهی سرد ، دستگاه خم ، دستگاه انفجار شات و غیره هستیم. ضمانت دستگاه یک سال است.اگر دستگاه مشتریان ما مشکل داشته باشد ، فرد خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
خطاهای متداول و عیب یابی شیرهای توپی
1. توپ شسته شده است
روش خروج: مونتاژ باید صحیح باشد ، عملکرد باید پایدار باشد ، اجازه استفاده از آن را به عنوان دریچه گاز ندهید ؛ توپ باید پس از واژگونی به موقع تعمیر شود و صندلی آب بندی جایگزین شود.
2 ، هنگامی که به عنوان عملکرد دریچه گاز استفاده می شود ، سطح آب بندی آسیب دیده است
روش حذف: شیر توپی مجاز به استفاده از گاز نیست.
3. سطح آب بندی خرد شده است
روش خروج: سفت شدن پیچ در صندلی سوپاپ باید یکنواخت باشد ، نیرو باید کوچک باشد ، ترجیح می دهید چندین بار سفت شود ، نه در یک زمان خیلی زیاد و نه خیلی محکم ، سطح آب بندی آسیب دیده را می توان خراشیده و ترمیم کرد.
4- فشاری از قبل سفت کننده روی سطح آب بندی وجود ندارد
روش خروج: سطح آب بندی صندلی دریچه باید به طور مرتب تحت فشار قبل از سفت شدن بررسی شود و هنگامی که مشخص شد سطح آب بندی نشت کرده یا شل شده است ، سطح آب بندی باید کمی فشرده شود.
5 ، آچار ، ساقه سوپاپ و توپ سه فاصله اتصال بزرگ است ، آچار به موقعیت بسته رسیده است ، زاویه چرخش توپ کمتر از 90 درجه است و طول عمر نشتی
روش خروج: آچار ، ساقه سوپاپ و توپ مکانیسم محدود سه اتصال شل و فاصله زیاد است باید تعمیر شود ، محکم به آن محکم شود ؛ بلوک محدود را تنظیم کنید ، زاویه پیش آچار را از بین ببرید و توپ را درست باز و بسته شود
6. سطح تماس بین صندلی سوپاپ و بدنه صاف و فرسوده نیست و حلقه O آسیب می بیند به طوری که نشیمنگاه دریچه نشت می کند.
روش حذف: سطح صاف سطح تماس بین صندلی دریچه و بدنه را بهبود بخشید ، زمان جداسازی صندلی دریچه را کاهش دهید و به طور مرتب حلقه O را تعویض کنید.
