جزئیات محصول:
پرداخت:
|
شماره مدل: | Q646F ، Q646F | ضمانتنامه: | 3 سال |
---|---|---|---|
ساختار: | توپ | پشتیبانی سفارشی: | نصب شده |
قدرت: | هیدرولیک | اندازه بندر: | 1 "-48" |
کاربرد: | عمومی | رسانه ها: | گاز ، آب ، روغن |
تایپ کنید: | شیرهای توپ | ||
برجسته: | شیر توپ چهار طرفه wcb,شیر توپی چهار طرفه 316l,شیر توپی 4 طرفه 6.4mpa |

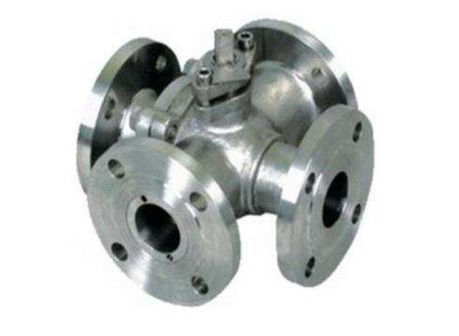

نوع پنوماتیک نوع شیرآلات دستی برای سوپاپ برگشتی چهار طرفه Q646F WCB 304 316 316L PN1.6 2.5 4.0 6.4 Mpa
توضیحات محصول
150LB-300LB | |||||||||||||||
اندازه | اینچ | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
ال | میلی متر | 160 | 180 | 200 | 230 | 320 | 260 | 320 | 320 | 370 | 400 | 440 | 500 | 712 | |
ح | میلی متر | 100 | 115 | 125 | 125 | 155 | 154 | 155 | 176 | 180 | |||||
W | میلی متر | 140 | 140 | 155 | 250 | 350 | 350 | 350 | 421 | 700 | 1000 | 1800 | 1800 | ||
1/2 (L) | میلی متر | 70 | 80 | 90 | 100 | 120 | 120 | 130 | 140 | 160 | 190 | 270 | 270 | 356 | |
اندازه | اینچ | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
DN | 15 | 20 | 25 | 32 | 65 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
ال | میلی متر | 160 | 180 | 200 | 230 | 320 | 260 | 320 | 320 | 370 | 400 | 440 | 500 | 712 | |
ح | میلی متر | 100 | 115 | 125 | 125 | 176 | 145 | 155 | 176 | 180 | |||||
W | میلی متر | 140 | 140 | 155 | 250 | 420 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | ||
1/2 (L) | میلی متر | 70 | 80 | 80 | 100 | 140 | 120 | 130 | 140 | 160 | 190 | 220 | 270 | 356 |
Cangzhou Junxi International Trade Co.، Ltd.
شرکت ما انواع اتصالات لوله های فولادی کربنی ، اتصالات لوله بدون درز را تولید و صادر می کند ، شهر ما شهر Cang Zhou زادگاه اتصالات لوله های فولادی کربنی است.ما به بسیاری از کشورها مانند روسیه ، مصر مالزی ، هند ، ترکیه ، اندونزی ، اردن و غیره صادرات داشته ایم.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه نوع متفاوتی داریم. ما دارای دستگاه آرنج داغ ، دستگاه آرنج سرد ، دستگاه شکل دهی سرد ، دستگاه خم ، دستگاه انفجار شات و غیره هستیم. ضمانت دستگاه یک سال است.اگر دستگاه مشتریان ما مشکل داشته باشد ، فرد خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه نوع متفاوتی داریم. ما دارای دستگاه آرنج داغ ، دستگاه آرنج سرد ، دستگاه شکل دهی سرد ، دستگاه خم ، دستگاه انفجار شات و غیره هستیم. ضمانت دستگاه یک سال است.اگر دستگاه مشتریان ما مشکل داشته باشد ، فرد خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
ویژگی های اصلی
شیر توپی خود ویژگی های اصلی ساختار جمع و جور ، آب بندی قابل اعتماد ، ساختار ساده ، نگهداری راحت ، سطح آب بندی و کروی اغلب در حالت بسته است ، به راحتی فرسایش متوسط ، عملکرد و نگهداری آسان ، قابل اجرا در آب ، حلال ، اسید و گاز ، مانند محیط کار عمومی ، اما همچنین برای شرایط کار رسانه ها ، مانند اکسیژن ، پراکسید هیدروژن ، متان و اتیلن مناسب است ، به طور گسترده ای در صنایع مختلف استفاده می شود. بدنه شیر توپی می تواند یکپارچه یا ترکیبی باشد.
عملکرد شیر توپی
عملکرد اصلی شیر توپی قطع جریان ، توزیع سرعت جریان و تغییر جهت جریان است ، می تواند 90 درجه بچرخد. شیرهای توپ عملکردهای زیادی دارند.آنها همچنین می توانند به عنوان سوئیچ استفاده شوند. در چین ، شیرهای توپی به طور گسترده ای در پالایش نفت ، خطوط لوله در مسافت های طولانی ، صنایع شیمیایی ، تولید کاغذ ، داروسازی ، حفاظت از آب ، برق ، صنایع شهری ، فولاد و سایر صنایع مورد استفاده قرار می گیرد و موقعیت محوری را اشغال می کند. در اقتصاد ملی. این دارای چرخش 90 درجه است ، بدنه پلاگین یک کره است ، با یک دایره از طریق سوراخ یا کانال از طریق محور آن. شیر توپ در خط لوله عمدتا برای قطع ، توزیع و تغییر جهت استفاده می شود جریان رسانه ، فقط نیاز به چرخش 90 درجه دارد و یک گشتاور چرخشی کوچک را می توان محکم بست. شیر توپ مناسب ترین برای سوئیچ ، استفاده از سوپاپ قطع ، شیر توپی نوع V است. علاوه بر پارامترهای لوله ، شیر برقی باید توجه ویژه ای به شرایط محیطی استفاده از آن داشته باشد.از آنجا که دستگاه الکتریکی در شیر برقی یک تجهیزات الکترومکانیکی است ، وضعیت استفاده از آن بسیار تحت تأثیر محیط استفاده قرار می گیرد. به طور معمول ، شیر توپی برقی ، شیر پروانه ای در محیط زیر باید توجه خاصی به استفاده از آن داشته باشد.
ساختار شیر توپی
ویژگی آب بندی خوب است ، اما تمام بار توپ که محیط کار را تحمل می کند به حلقه آب بندی خروجی منتقل می شود.بنابراین ، باید در نظر گرفت که آیا مواد حلقه آب بندی می تواند بار کاری محیط توپ را تحمل کند یا خیر.هنگامی که تحت فشار زیاد قرار می گیرد ، ممکن است توپ جبران شود. این ساختار عموماً در شیرهای توپ فشار پایین و متوسط استفاده می شود. شیر توپی توپ ثابت شیر توپی یک شیر توپی ثابت است و تحت فشار حرکت نمی کند. دارای یک صندلی شناور ، با فشار متوسط ، حرکت صندلی ، به طوری که حلقه آب بندی محکم بر روی توپ فشار داده می شود تا از آب بندی اطمینان حاصل شود. معمولاً با توپ در بلبرینگ شفت بالا و پایین ، گشتاور عملکرد کوچک است ، مناسب برای فشار بالا و شیرهای کالیبر بزرگ
مزایای:
1. ساختار ساده ، حجم کوچک ، وزن سبک.
2. مقاومت مایع کوچک ، شیر توپ با قطر کامل اساساً بدون مقاومت جریان.
3. محکم و قابل اعتماد. این دارای دو سطح آب بندی است و مواد سطح آب بندی شیر توپی به طور گسترده ای در انواع پلاستیک ها استفاده می شود ، محکم است و می تواند به آب بندی کامل برسد. همچنین به طور گسترده ای در سیستم های خلا استفاده می شود.
4. آسان برای کار ، باز و بسته به سرعت ، از کامل باز به بسته کامل تا زمانی که چرخش 90 درجه ، مناسب برای کنترل از راه دور.
5. تعمیر و نگهداری آسان ، ساختار شیر توپ ساده است ، حلقه آب بندی به طور کلی فعال است ، جداسازی و جایگزینی راحت تر است.
6. هنگامی که کاملاً باز یا کاملاً بسته می شود ، سطح آب بندی توپ و صندلی دریچه از محیط جدا می شود.هنگامی که محیط عبور می کند ، باعث فرسایش سطح آب بندی دریچه نمی شود.
7. قابل اجرا در طیف وسیعی از اندازه ها از کوچک تا چند میلی متر تا چند متر ، از خلاء زیاد تا فشار بالا را می توان استفاده کرد.
8. از آنجا که شیر توپی در فرآیند باز و بسته شدن دارای یک دستمال است ، بنابراین می تواند در محیط با ذرات جامد معلق استفاده شود.
دقت پردازش بالا ، هزینه بالا ، درجه حرارت بالا آسان نیست ، مانند ناخالصی های موجود در خط لوله ، به راحتی توسط ناخالصی ها مسدود می شود ، در نتیجه شیر باز نمی شود.
