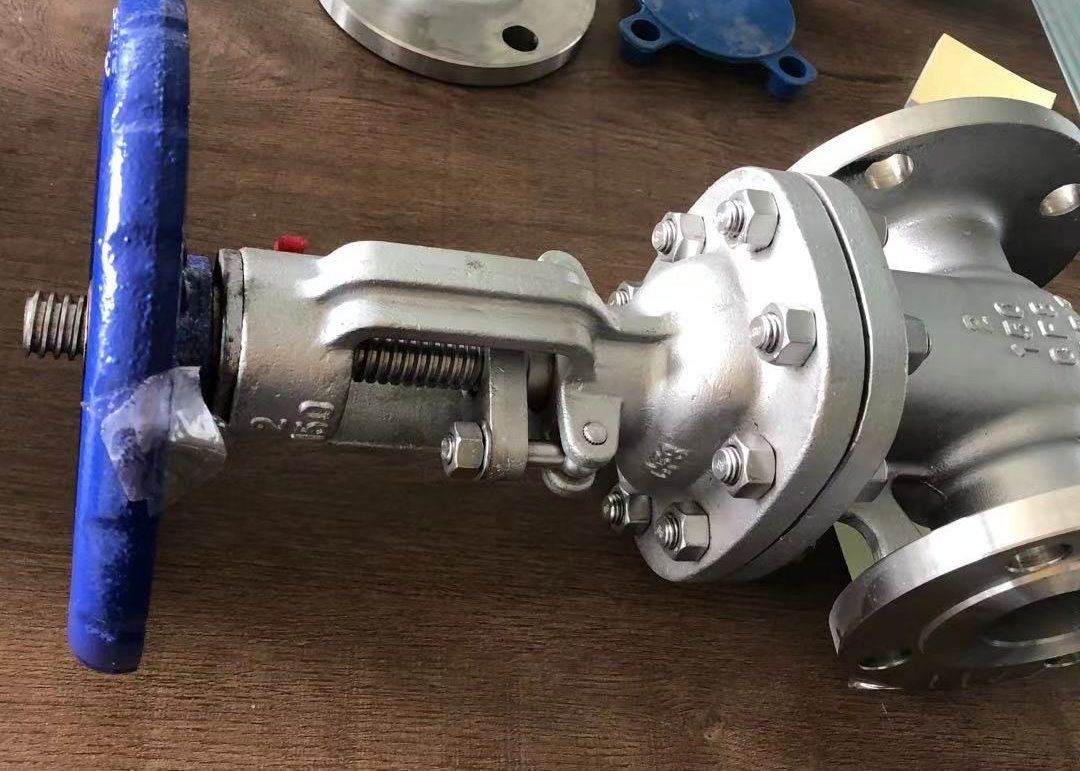

سوپاپ های کنترل صنعتی ضد استاتیک ضدعفونی کننده دریچه توپی Wcb

داده های طراحی

استاندارد طراحی: API 6D ، DIN3357-1 ، EN12516-1

استاندارد چهره به چهره: API6D ، ASME B16.10 ، DIN3202

اتصال استاندارد: ASME B 16.5 ، ASME B16.47 ، DIN 2543/4 ، ASME B 16.25

تست و بازرسی استاندارد: API 6D ، API 598

دمای کار: -196 ℃ ~ 150

نوع اتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT

محیط ترش: NACE MR0175

* توپ برای اندازه 8 "و کوچکتر از صندلی پشتیبانی می کند.

ویژگی طراحی

1: سوراخ سوراخ دار یا سوراخ دار
2: مهر و موم پایین دست دو قطعه
3: طراحی ایمن در برابر آتش (API 607)
4: سیستم ضد انفجار
5: طراحی ضد استاتیک
6: آزمایش انتشار فراری (اختیاری)

طراحی ایمن در برابر آتش

با گرم شدن شیر در حالت آتش سوزی ، ممکن است قطعات مواد غیر فلزی مانند حلقه آب بندی صندلی PTFE ، واشر صندلی عقب ، بسته بندی غده و واشر مهر و موم بین بدنه و درپوش ممکن است به دلیل دمای بالا از هم بپاشند یا آسیب ببینند.ساختار Coosai Valve به طور خاص از مهر و موم فلز کمکی به فلز طراحی شده است تا به طور موثر از نشت توپی داخلی و توپ بیرونی شیر جلوگیری کند.شیرهای توپی شناور Coosai Valve با توجه به خواسته مشتریان ، می توانند نیازهای API607 ، API6FA ، BS6755 را برآورده کنند.

مهر و موم ساقه قابل اعتماد

برای اطمینان از اینکه حتی اگر فشار در حفره بدن به طور تصادفی بالا رفته و با صندلی عقب طراحی شود ، از زیر ساقه طراحی ضد تصویب شده است.با افزایش فشار متوسط ​​، نیروی آب بندی در برابر صندلی عقب بیشتر می شود.بنابراین می توان مهر و موم قابل اعتماد ساقه را تحت فشار متوسط ​​متغیر اطمینان داد.

از ساختار بسته بندی نوع V برای تبدیل م pushثر نیروی هل دادن فلنج غده و فشار متوسط ​​به نیروی آب بندی در برابر ساقه استفاده شده است.

طرح فلنج بسته بندی سنتی به صورت دو تکه بهبود یافته است ، به عنوان مثال ، به عنوان یک غده دارای فلنج و غده ، دومی با فلنج غده با سطح کروی تماس می گیرد.بنابراین ، غده همیشه به صورت عمودی باقی می ماند و برای جلوگیری از ایجاد لرزش و اصطکاک بین ساقه ، با بوش PTFE داخلی پوشانده می شود ، که همچنین می تواند گشتاور عملکرد سوپاپ را کاهش دهد.

بر اساس نیاز مشتری ، برای به دست آوردن آب بندی بسته بندی ساقه قابل اعتماد ، که با فنر مورب بارگیری می شود ، می توان از یک طرح محکم بسته بندی استفاده کرد.

مهر و موم صندلی قابل اطمینان

طراحی سازه حلقه آب بندی الاستیک برای شیر توپی شناور اتخاذ شده است.این طراحی صندلی دارای یک نسبت فشار آب بندی بزرگتر بین سطح حلقه و توپ هنگام کاهش فشار متوسط ​​است ، جایی که سطح تماس کوچکتر است.بنابراین ، مهر و موم قابل اعتماد رمزگذاری شده است.وقتی فشار متوسط ​​بیشتر می شود ، با تبدیل الاستیک حلقه آب بندی توپ ، سطح تماس بین حلقه نشیمن و توپ بزرگتر می شود و نیروی بیشتری را که توسط محیط تحت فشار قرار می گیرد بدون هیچ گونه آسیبی وارد می کند.

مواد اصلی
