جزئیات محصول:
پرداخت:
|
محل منبع: | کانگژو ، چین | شماره مدل: | H44Y-16C |
---|---|---|---|
ارتباط: | فلنج | فشار: | Medium Pressurefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translateP |
تایپ کنید: | سوپاپ چک فلزی | دمای رسانه: | دمای بالا ، دمای پایین ، دمای عادی |
کاربرد: | عمومی | استاندارد: | GB ، ANSI ، BS ، DIN ، JIS |
اندازه بندر: | DN40 DN200 | ساختار: | بررسی |
برجسته: | شیرهای کنترل صنعتی کلاهک wcb,شیر کنترل نوسان فولاد ضد زنگ DN200,شیر چک نوسان فولاد ضد زنگ wcb |

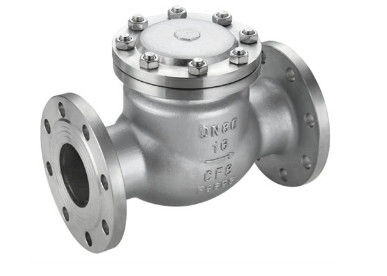

کلاه ایمنی WCB فولاد ضد زنگ آلیاژ سخت H44Y-16C چرخش شروع سوپاپ فلزی سوپاپ کنترل صنعتی
توضیحات محصول
عملکرد و مشخصات
|
|||||
نوع
|
فشار اسمی (Mpa)
|
آزمایش فشار
|
دمای مناسب ()
|
محیط مناسب
|
|
قدرت (آب) (Mpa)
|
محصور کردن (آب) (Mpa)
|
||||
H44Y-16C
|
1.6
|
2.4
|
1.6
|
25425
|
آب ، بخار ، روغن
|
طرح کلی و اندازه گیری اتصال
|
||||||
نوع
|
DN اسمی
|
اندازه گیری (میلی متر)
|
||||
ل
|
د
|
D1
|
D2
|
Z ∅ ∅d
|
||
H44Y-16C
|
40
|
200
|
145
|
110
|
85
|
4 × ∅18
|
50
|
230
|
160
|
125
|
100
|
4 × ∅18
|
|
65
|
290
|
180
|
145
|
120
|
4 × ∅18
|
|
80
|
310
|
195
|
160
|
129
|
8 × ∅18
|
|
100
|
350
|
215
|
180
|
155
|
8 × ∅18
|
شرکت تجارت بین المللی Cangzhou Junxi ، آموزشی ویبولیتین
شرکت ما انواع اتصالات لوله های فولادی کربن ، اتصالات لوله های بدون درز ، شهر ما Cang Zhou را زادگاه اتصالات لوله های فولادی کربنی تولید و صادر می کند.ما به بسیاری از کشورها مانند روسیه ، مصر مالزی ، هند ، ترکیه ، اندونزی ، اردن و غیره صادر کرده ایم.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه انواع مختلفی داریم. ما دارای دستگاه آرنج تشکیل داغ ، دستگاه آرنج تشکیل سرد ، دستگاه سه راهی تشکیل دستگاه سرد ، دستگاه انحنا ، دستگاه انفجار شات و غیره هستیم. تضمین دستگاه یک ساله است.اگر دستگاه مشتریان ما مشکلی داشته باشد ، شخص خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
در مورد دستگاه اتصالات لوله ، ما برای هر دستگاه انواع مختلفی داریم. ما دارای دستگاه آرنج تشکیل داغ ، دستگاه آرنج تشکیل سرد ، دستگاه سه راهی تشکیل دستگاه سرد ، دستگاه انحنا ، دستگاه انفجار شات و غیره هستیم. تضمین دستگاه یک ساله است.اگر دستگاه مشتریان ما مشکلی داشته باشد ، شخص خدمات پس از فروش ما می آید و به مشتریان کمک می کند تا مشکل را در اسرع وقت حل کنند.
اصل سوپاپ چک
سوپاپ چک به جریان خود محیط گفته می شود و به طور خودکار دیسک سوپاپ را باز و بسته می کند ، که برای جلوگیری از جریان معکوس سوپاپ متوسط استفاده می شود ، همچنین به عنوان شیر چک ، شیر یک طرفه ، شیر جریان معکوس و شیر فشار برگشتی شناخته می شود. شیر چک به یک شیر خودکار تعلق دارد ، نقش اصلی آن جلوگیری از جریان معکوس محیط ، جلوگیری از برگشت پمپ و موتور محرک و آزاد شدن محیط ظرف است. از شیرآلات چک نیز می توان برای تهیه خطی که ممکن است فشار در سیستم کمکی بالاتر از فشار سیستم باشد. شیر چک را می توان به شیر کنترل نوع چرخشی (مطابق با مرکز چرخش جاذبه) و شیر کنترل نوع بالابر (در امتداد محور حرکت می کند) تقسیم کرد.
عملکرد شیر چک این است که اجازه می دهد محیط فقط در یک جهت جریان داشته باشد و از جهت مخالف جریان جلوگیری کند. معمولاً این شیر کار خودکار است ، در یک جهت جریان فشار مایع تحت عملکرد دیسک باز ؛ سیال در جهت مخالف جریان می یابد ، فشار سیال و خود همزمانی دیسک سوپاپ بر روی صندلی شیر اثر می گذارد ، بنابراین جریان را قطع می کند.
مزایا و معایب ---- نوع بالابر: عملکرد آب بندی خوب ، ساختار ساده ، مقاومت در برابر جریان.
نوع چرخش: عملکرد آب بندی ضعیف ، ساختار پیچیده ، مقاومت در برابر جریان کم ، بیشتر در خط لوله قطر بزرگتر استفاده می شود.
کاربرد اصلی ---- برای خط لوله با نیاز به جلوگیری از برگشت جریان مواد مناسب است. شیر چک به طور کلی برای محیط تمیز مناسب است و نباید با محیط حاوی ذرات جامد و ویسکوزیته بالا استفاده شود.
