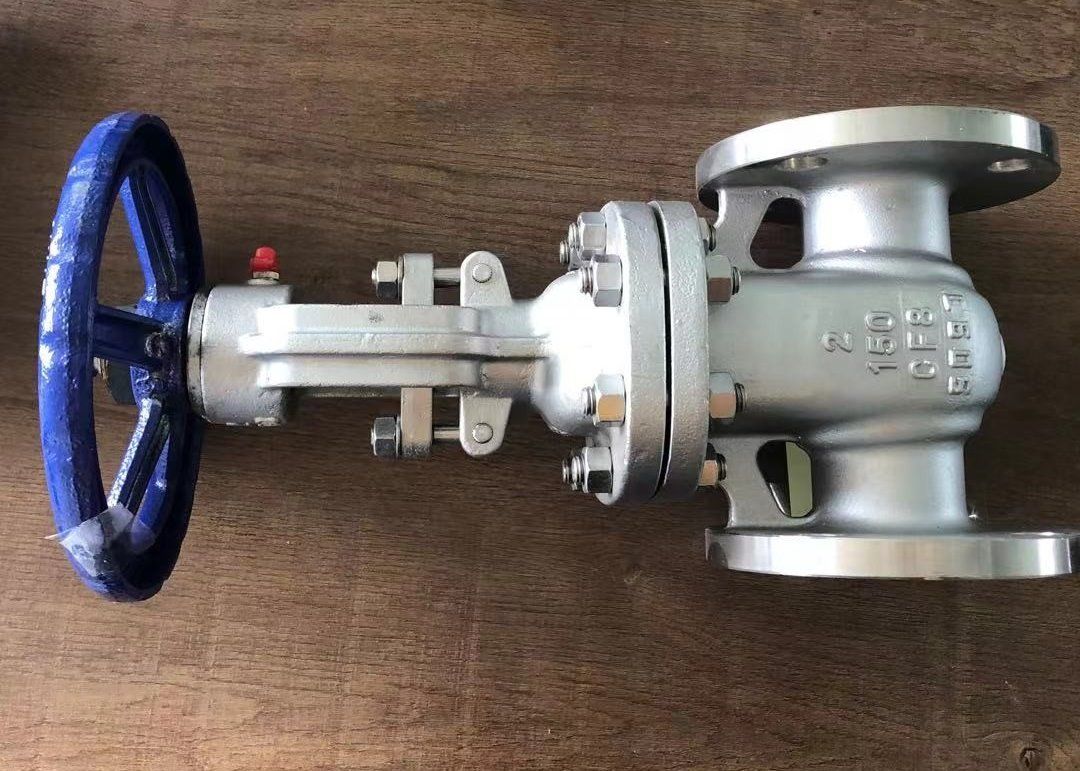

دریچه های کنترل صنعتی Din Flex Wedge Class Pn10 وظیفه سنگین

ویژگی طراحی:

1. سرپوش پیچ و مهره.
2. بدنه ریخته گری یا جعلی.
3. طراحی بندر کامل یا بندر کاهش یافته.
4. طراحی مهر و موم پشت.
5. ساقه مواد فرفورژه یک تکه است.
6. دروازه گوه انعطاف پذیر ، دروازه گوه جامد.
7. خارج پیچ و یوغ.
8. ساقه در حال افزایش
9. صندلی جوشکاری
10. درخواست ویژه: دستگاه قفل ، نشانگر موقعیت. سوئیچ محدود

گستره محصول :

1. اندازه: NPS 2 "~ 48" ، DN 50-1200
2. درجه فشار: کلاس 150 -2500 LB ، PN 10 ~ 400
3. استاندارد طراحی: API 600 ، ASME B16.34 ، ISO 10432 ، EN1984.
4. ابعاد چهره به چهره: ASME B16.10 ، EN 558-1 ، EN 12982
5. ابعاد اتصال: ASME B16.5 ، ASME B16.47 ، ASM B 16.25 ، EN 1092-1 ، EN 12627.
6. اتصال پایان: فلنج ، BW.
7. مواد بدنه: فولاد کربن ، فولاد آلیاژی ، دوبلکس / فولاد ضد زنگ ، آلیاژ ویژه.

تفکیک فنی

استانداردهای قابل اجرا

• ابعاد اسمی: شیر ریخته گری: 2 ”-48”
• مواد: DI ، CS ، SS ، DSS ، LTCS ، اینکونل ، مونل ، برنز ، برنز آلومینیوم
• استاندارد طراحی: API 6D ، API 600 ، DIN3352 ، ASME B16.34
• نوع عملکرد: دستی ، دنده ، محرک الکتریکی ، محرک پنوماتیک ، محرک هیدرولیک
• فشار اسمی: کلاس 150-2500
• نوع اتصال: RF ، RTJ ، FF ، SW ، NPT ، BW ، ETC.
• ساقه جعلی T-Head.
• پیچ و یوغ بیرونی ، ساقه غیر بلند شونده.طراحی ویژه برای آزمایش انتشار Fugitive
• ساختار: گوه کشویی انعطاف پذیر یا موازی ، کاملاً راهنما ، کلاهک پیچ دار ، کلاهک جوشی ، مهر و موم فشار.
