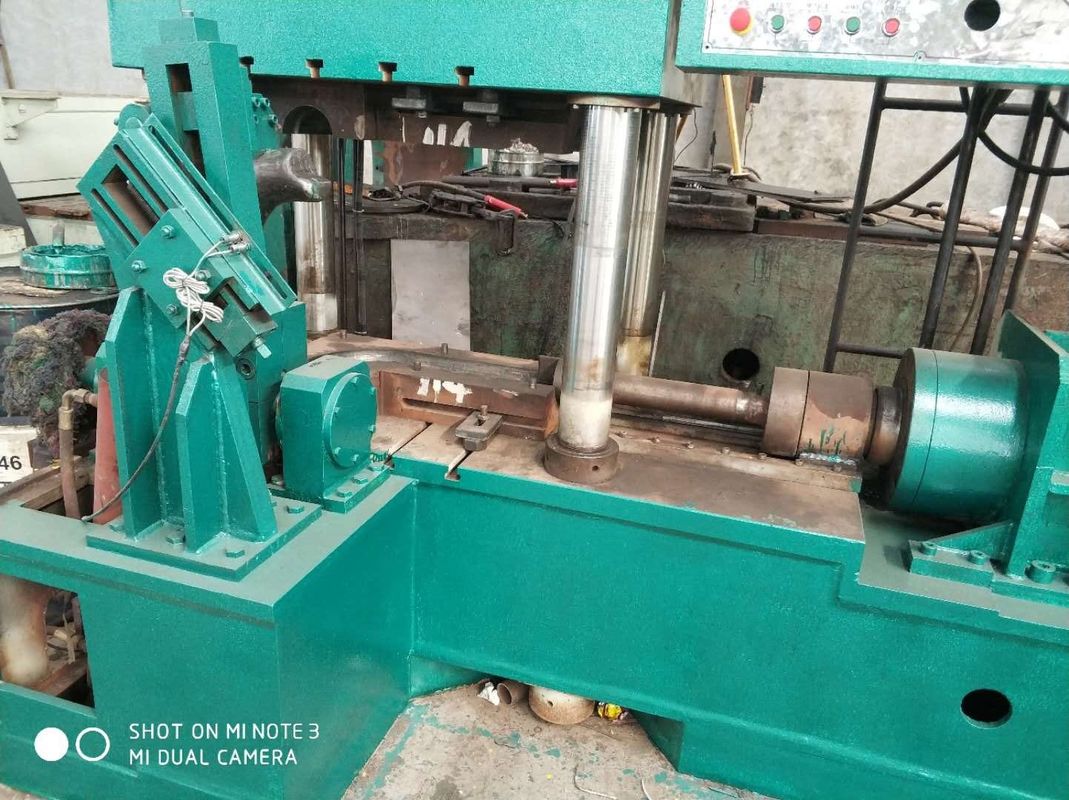

نام محصول:: | دستگاه آرنج سرد تشکیل | اندازه: | 133-219 میلی متر |
---|---|---|---|
خمش رادیوس: | 90 درجه | کاربرد:: | آرنج استیل |
طریقه استفاده: | تولید آرنج فولاد ضد زنگ | رنگ آمیزی: | شفافیت |
قدرت موتور: | 30kw | فشار: | 31.5Mpa |
پارامترهای محصول: | 350T | وزن تجهیزات: | 29t |
ابعاد تجهیزات: | 3800 میلی متر * 2100 میلی متر * 4200 میلی متر | ||
برجسته: | دستگاه تشکیل سرد آرنج ضد زنگ,دستگاه تشکیل سرد آرنج CE,دستگاه تشکیل سرد آرنج 133 میلی متر |
پارامترهای محصول:
I. محتوای کار تأمین کننده
1. طراحی و ساخت.
2. نصب
3 ، اشکال زدایی.
دوم ، عملکرد
1. برای قالب گیری فشار سرد آرنج فولاد ضد زنگ استفاده می شود.
2. فشار کاری روغن 25 مگاپاسکال است. فشار آزمایشی سیلندر روغن 31.5MPa است
3 ، فشار سیلندر اصلی 350T دو ، (قطر داخلی سیلندر 300 میلی متر) ضربه موثر 900 میلی متر.
4. فشار سیلندر جانبی 200T است ، (قطر داخلی سیلندر 320 میلی متر است) ضربه موثر 800 میلی متر است.
5. قطر دامنه تشکیل آرنج 133-219.
6 ، قدرت موتور 30 کیلو وات.
تغییر شکل سنبله معکوس 7 ، 90 درجه
8 ، شرایط محیطی دستگاه فشار سرد: دمای محیط 5-38 درجه ، رطوبت نسبی ≤82، ، ولتاژ ورودی سه فاز چهار سیم 380V (-12 - - + 15)) ، فرکانس 50Hz ± 2 زمان کار می تواند 24 ساعت در روز کار مداوم باشد ، هوا از مواد خورنده آزاد است ، تجهیزات باید در کارگاه کار کنند ، فضای کافی وجود دارد.
9 ، با استفاده از روغن هیدرولیک ضد سایش YB-N46.
سه ، استاندارد سیلندر
1. ساخت سیلندر روغن مطابق با استاندارد JB / T10205-2000 و JB / T15622-2005 است.
2. سیلندر 45 # فولادی است ، سطح داخلی Ra0.3 است ، میله پیستون 45 # لوله بدون درز است ، سطح آن کروم است ، پس از آبکاری جلا داده می شود ، بدون خطوط مستقیم ، خطوط مارپیچی ، پایان Ra0.4 است.
3. قسمتهای دیگر سیلندر برای اطمینان از خواص مکانیکی از 45 # فورج ساخته شده است.
4. آستین راهنمای پیستون سیلندر اصلی آستین مسی را تصویب می کند ، تمام مهر و موم ها دارای اولویت استاندارد هستند و مهر و موم روغن اصلی از اتریش ACO وارد می شود.
5. قبل از مونتاژ سیلندر ، صافی ، سختی ، اندازه همسان و سایر موارد سیلندر و میله پیستون باید بررسی شود و کیفیت جعل و مهر و موم ها بررسی شود.قطعات مورد استفاده در مونتاژ سیلندر باید مطابق با استاندارد باشد و آزمایش فشار پس از مونتاژ سیلندر انجام می شود.
چهار ، میزبان ،
1. ساختار اصلی ساختار سه پرتو و چهار ستون است.این تجهیزات شامل تیرچه فوقانی ، تیر پایین ، کشویی ، ستون پیوند ، مهره ، سیلندر و دستگاه مواد معکوس و غیره است. سه تیر با صفحات فولادی با کیفیت بالا Q235-A جوش داده می شوند. برای اطمینان از مقاومت از سیم جوش با کیفیت بالا 16Mo استفاده کنید. همه قطعات ساختاری برای اطمینان از صحت توسط دستگاه کنترل عددی ماشینکاری می شوند.
2. حداکثر ارتفاع بازشدن لغزنده: 1200 میلی متر.
3 ، اندازه موثر میز کار: حدود 1700 میلی متر - جلو و عقب 900 میلی متر (به استثنای قسمت سیلندر جانبی)
یک سیلندر اصلی روغن روی خط مرکزی افقی تیر بالا نصب شده است.میله پیستون سیلندر روغن با کشویی از طریق فلنج تقسیم شده متصل می شود.هنگامی که سیلندر روغن وارد و تخلیه می شود ، کشویی توسط چهار ستون به سمت بالا و پایین حرکت می کند. پیستون سیلندر جانبی میله بالایی را حرکت می دهد تا در امتداد اسلاید حرکت کند.
ابعاد تجهیزات: 3800mm * 2100mm * 4200mm
وزن تجهیزات: 29T
پنج ، ایستگاه پمپ هیدرولیک
حداکثر فشار کاری سیستم هیدرولیک 25MPa و فشار آزمایشی 31.5MPa است.
سطوح داخلی و خارجی مخزن روغن با جلوگیری از زنگ زدگی درمان می شوند.صفحه فیلتر در مخزن روغن نصب شده است و سطح مایع و دمای روغن نمایش داده می شود.
قبل از اجرای تست تزریق روغن ، باید کل سیستم هیدرولیک تمیز شود.
ایستگاه های پمپاژ با اتصالات یکپارچه برای کاهش نقاط نشت طراحی شده اند. پمپ روغن پمپ پیستونی محوری متغیر دستی را با جریان قابل تنظیم ، حداکثر فشار داخلی 31.5 مگاپاسکال و فشار سرویس 25 مگاپاسکال را تصویب می کند. سیستم دارای سرریز بیش از حد ، تنظیم جریان ، کنترل زمان ، PLC است تشخیص خود و سایر عملکردها.
ایستگاه پمپ بر روی سکوی بالای تجهیزات نصب شده است ، به طور موثر طول خط لوله را کاهش می دهد تا نقاط نشت روغن کاهش یابد و باعث صرفه جویی در فضا شود.
شش ، عملکرد PLC
1 ، کنترل PLC ، قالب گیری یک کلید. لوله را درون قالب قرار داده و دکمه شروع را فشار دهید تا سیستم به طور خودکار فشار داده شود و محصول نهایی خارج شود.
2 ، PLC می تواند سرعت ، فاصله ، تعداد هر ساعت کار و تشخیص روغن روغن هیدرولیک را نشان دهد.
3 ، عملکرد خودکار و دستی را می توان تبدیل کرد ، در قالب اشکال زدایی بسیار راحت است.
4- فشار سیستم هیدرولیک را می توان به گونه ای تنظیم کرد که از آسیب ناشی از خطای عملکرد تجهیزات م effectivelyثر محافظت کند.
5. تمام كنترل ها بر روی یك كابینت عامل ، صفحه لمسی ، روشن بودن موتور ، كلیك توقف و نمایشگر حالت شروع و توقف پمپ مایع متمركز شده اند.
6. اجزای الکتریکی: PLC از میتسوبیشی PLC استفاده می کند و سایر اجزای آن از اشنایدر و چینت استفاده می کنند.
